    【技術干貨】智能變電站SCD文件管控方法
    發布時間:2020/11/02武漢市豪邁電力自動化技術有限責任公司

    ?智能變電站配置描述文件是以變電站配置描述語言建立的分層信息模型,描述智能設備的配置信息交換、互聯互通情況。 而配置文件的正確與否、有無變動直接影響了二次設備功能的正確性。 隨著變電站改擴建工程的逐步開展,配置文件的版本也頻繁發生變動。

    在智能變電站的調試、驗收、維護、檢修和改擴建環節中,SCD 文件的管控非常重要,存在一些亟待解決的問題:

    • 系統調試時需要頻繁升級SCD 文件,導致站控層和過程層難以并行作業;
    • 現有的SCD文件版本控制方法過于粗放,不能完整描述升級的細節;
    • SCD文件中虛端子數目眾多,而虛端子的配置經常會漏接或者描述不準確、相別配置錯誤、系統不對應,是否完整準確沒有一個直觀、快速有效檢測方法,當某些通道漏接或者錯接嚴重影響整個變電站的安全運行。

    目前智能變電站的配置文件沒有進行規范,配置過程不直觀,智能變電站配置描述文件變動管理由人工進行管理,不利于智能變電站的設計、施工、調試和維護,系統擴建十分復雜,迫切需要開展可視化系統配置工具的研究,實現繼電保護虛擬二次回路可視化,為系統維護和驗證提供有效工具。

    為此,武漢豪邁電力設計研究了智能變電站全站配置SCD文件合法性檢測系統,通過解析智能變電站.scd全站配置文件并多方式靈活保存相關數據,進行語義檢查、虛端子合法性檢查,使其能夠快速準確地按照虛端子自查原則將漏接的IED設備、系統不對應的IED、漏接的虛端子通道、錯接的虛端子通道檢查出來, 解決智能變電站年檢、消缺工作取用不合適版本的配置文件情況,減少運行人員日常維護智能變電站配置文件管理工作難度,提高工作效率。

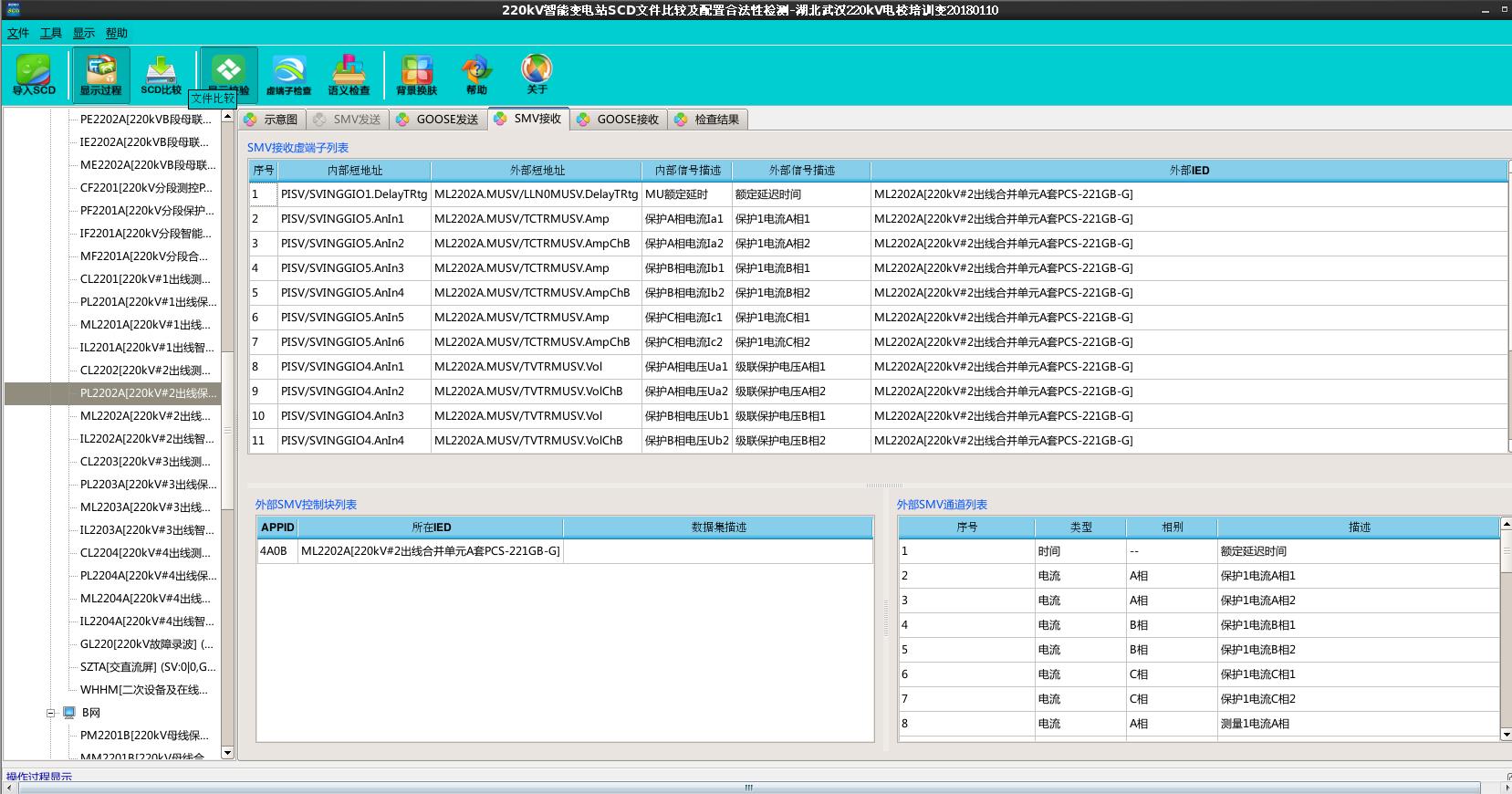

    SCD管控平臺功能模塊



    1、SCD校核

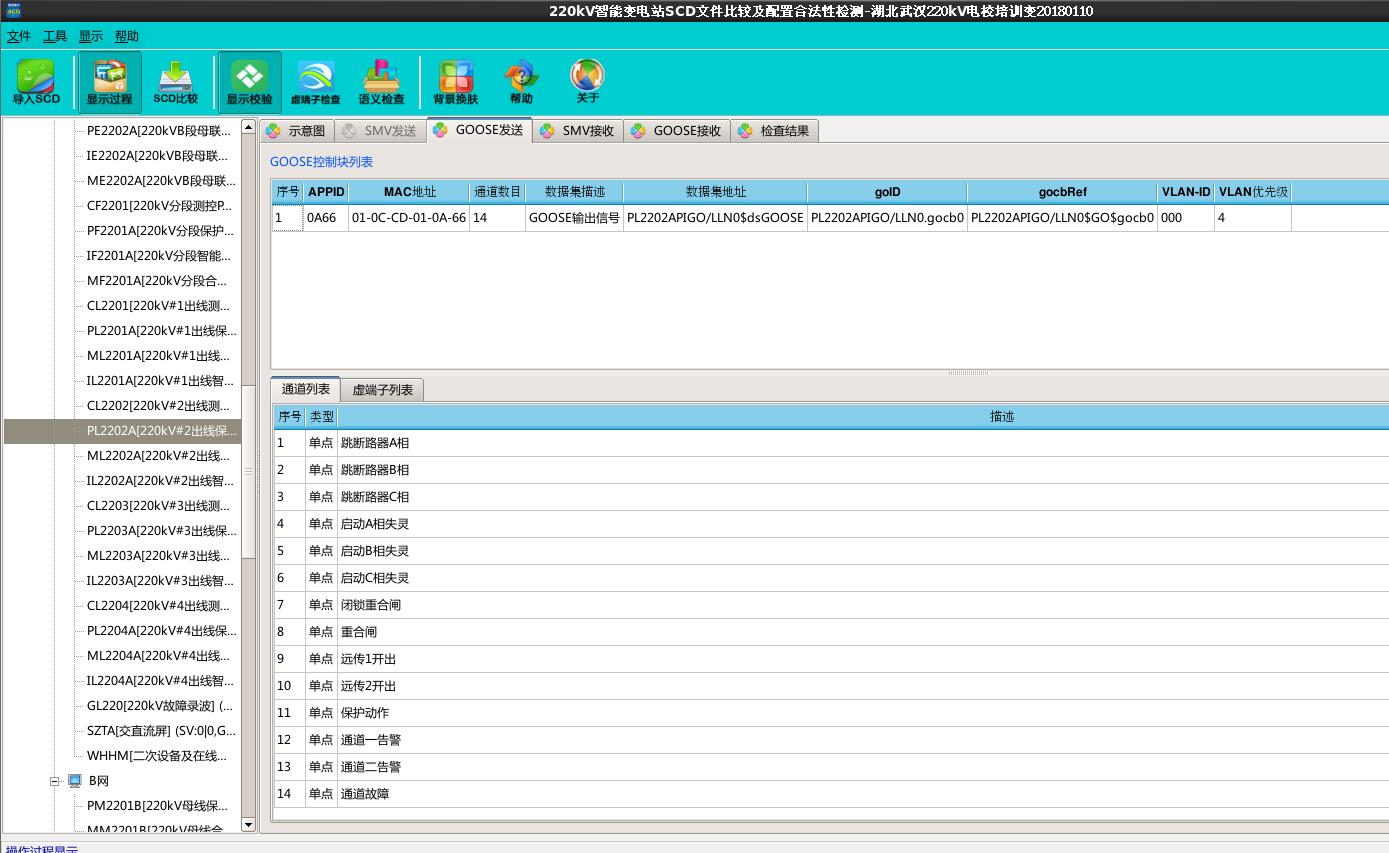

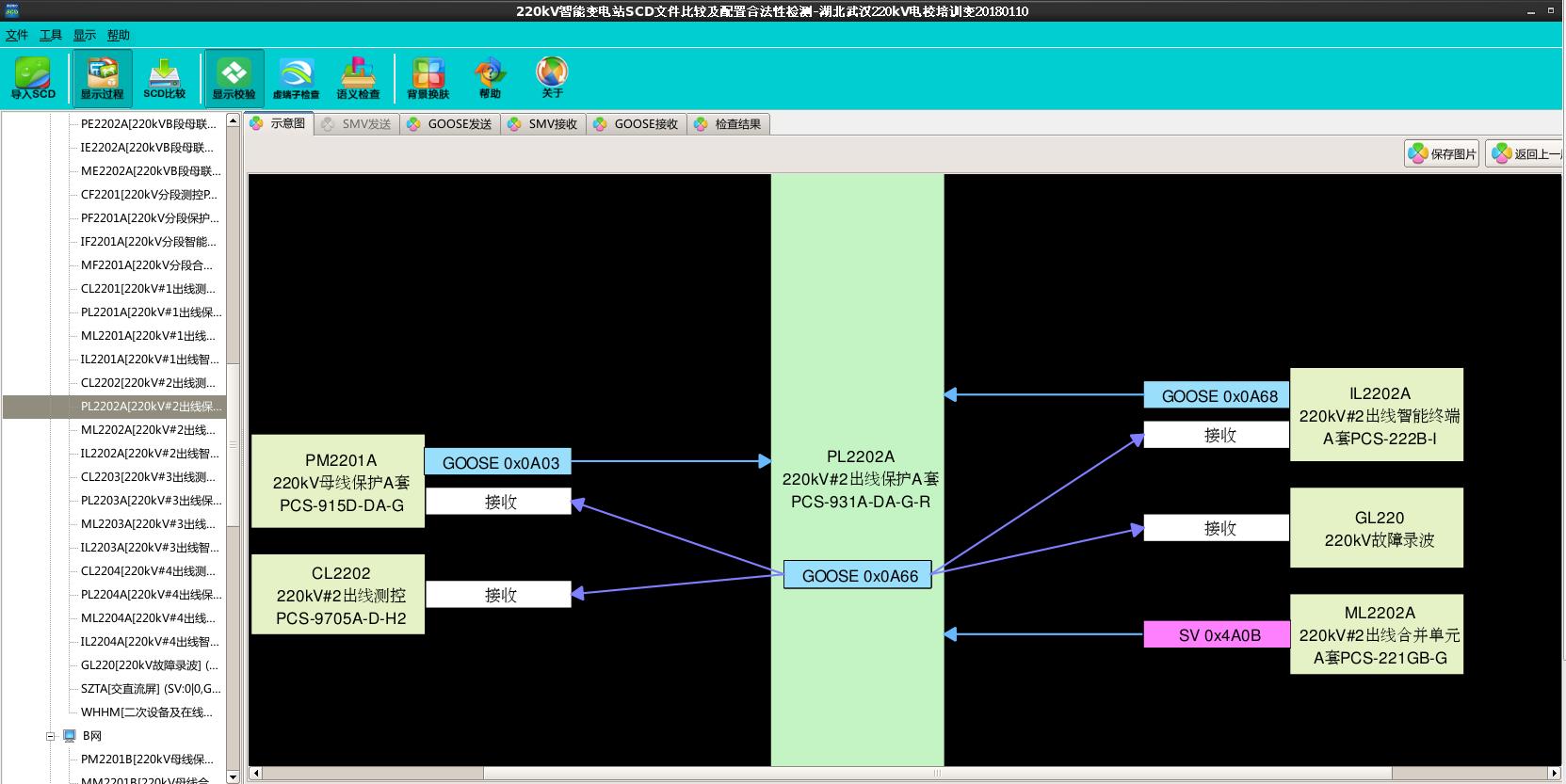

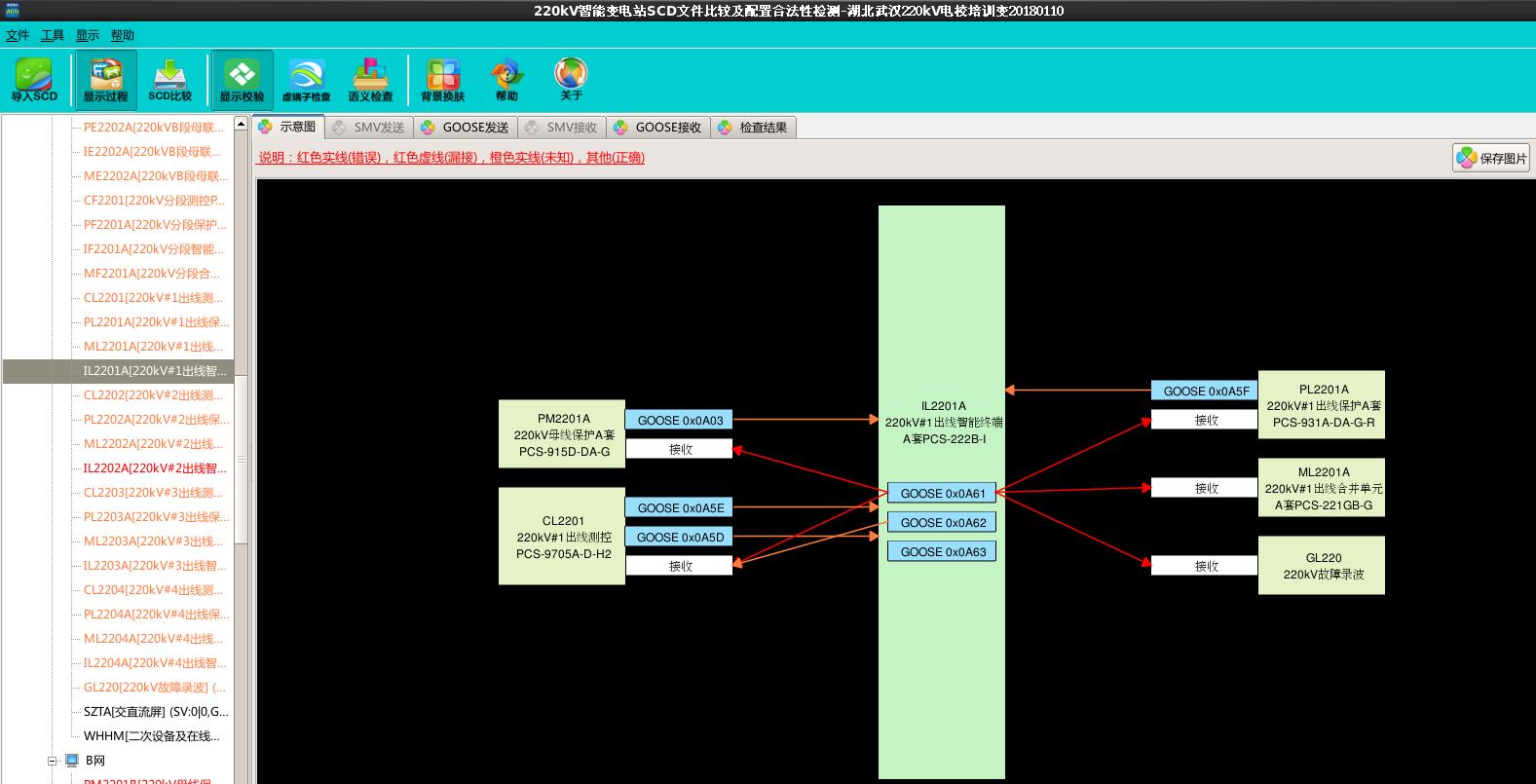

    該模塊基于快速的XML超大文件解析和基于圖論的關聯搜索的軟件算法對智能變電站SCD文件進行智能解析,結合220kV虛端子自查原則,利用模糊匹配原則,不僅可以方便快速實現對全站配置SCD文件虛端子合法性檢查,還可以可視化展示模型文件中各IED之間網絡連接、自動生成IED之間虛擬二次回路的邏輯連接圖。

    2、SCD文件比對

    基于SCD合并算法,實現改動前后SCD文件的比對功能,將相同間隔中不同虛端子連接情況以列表和圖形的方式進行展示。

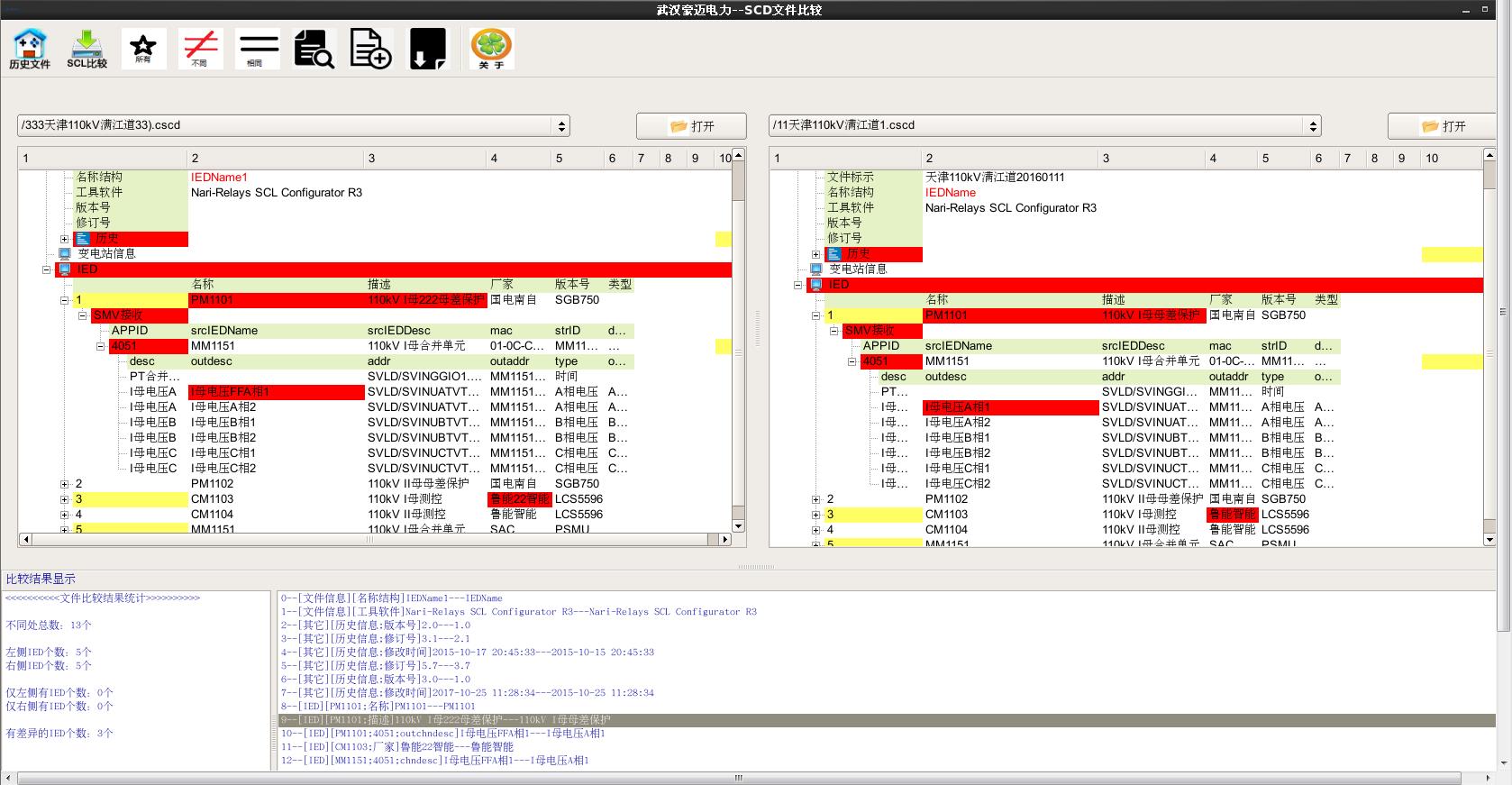

    1)文本比對

    在線模型的XML樹形結構,解析CID文件的可校驗比對內容,提取相應的XML格式,從而實現在線模型和離線模型的比對。

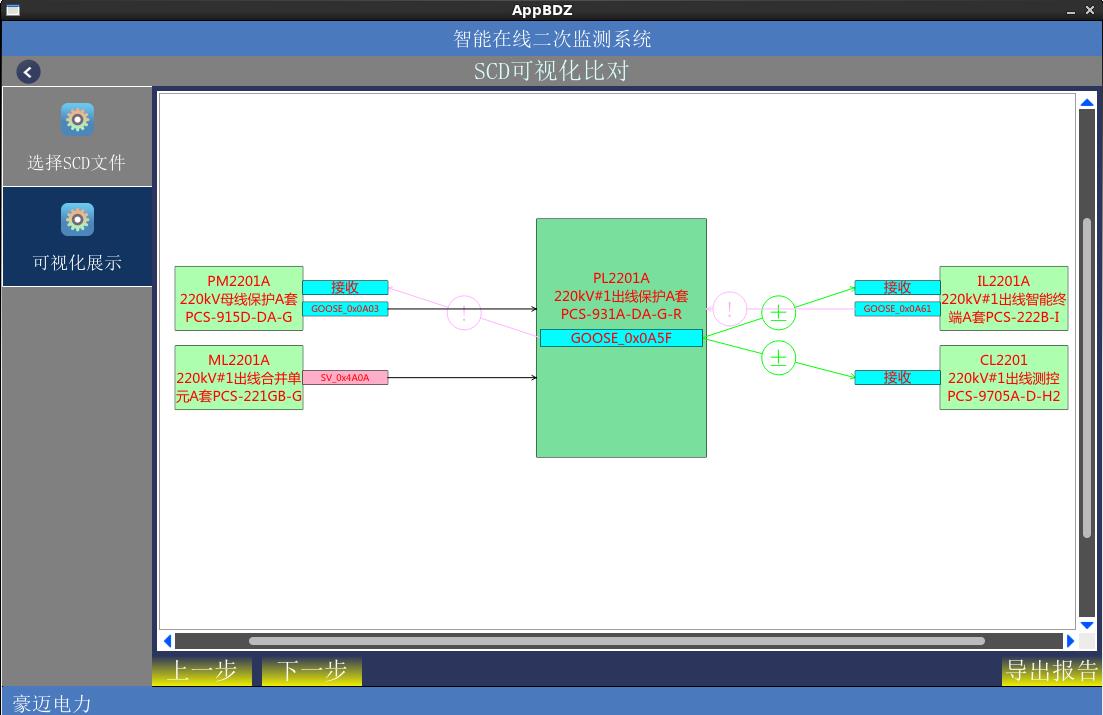

    2)可視化比對

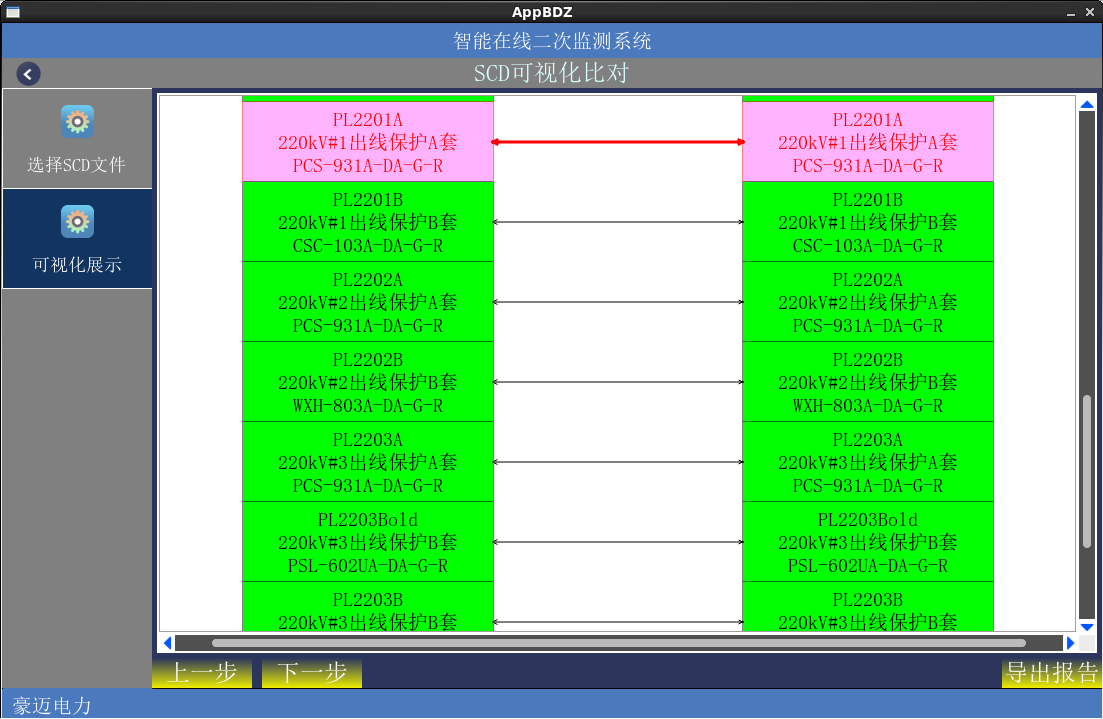

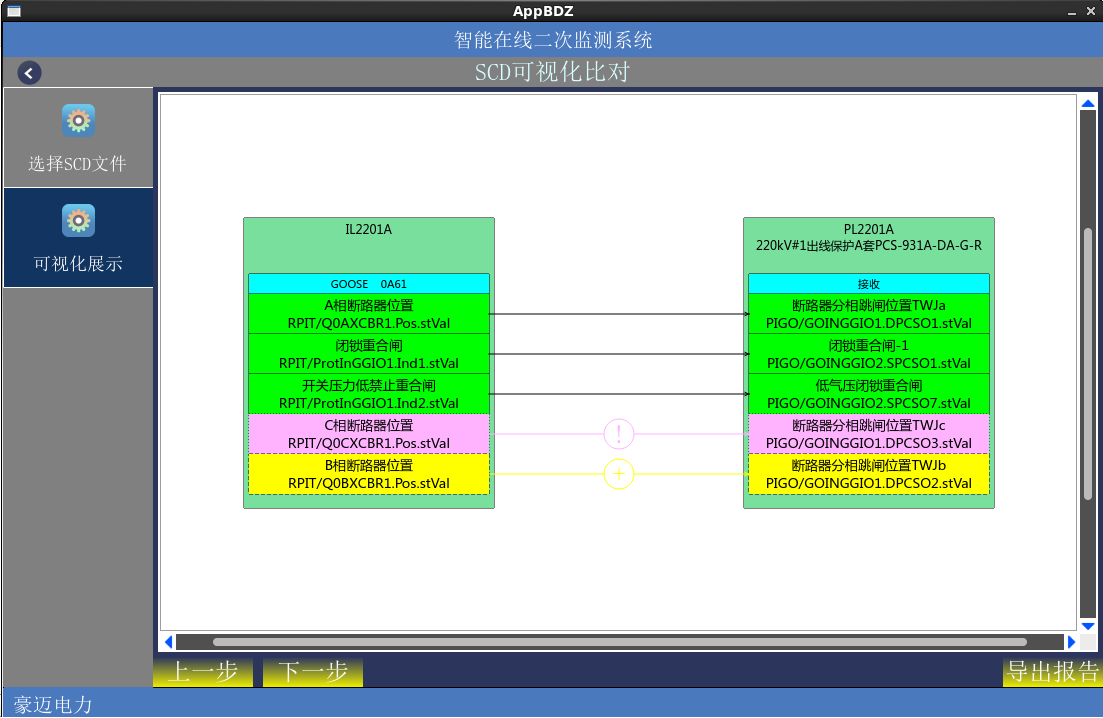

    分為三級進行可視化展示,第一級是IED層級,紅色代表兩個SCD文件內部存在差異。

    虛端子增加線內圓圈為“+”號,虛端子刪除線內圓圈為“-”號,存在修改線內圓圈為“! ”號,既存在增加也存在刪除線內圓圈為“±號”。

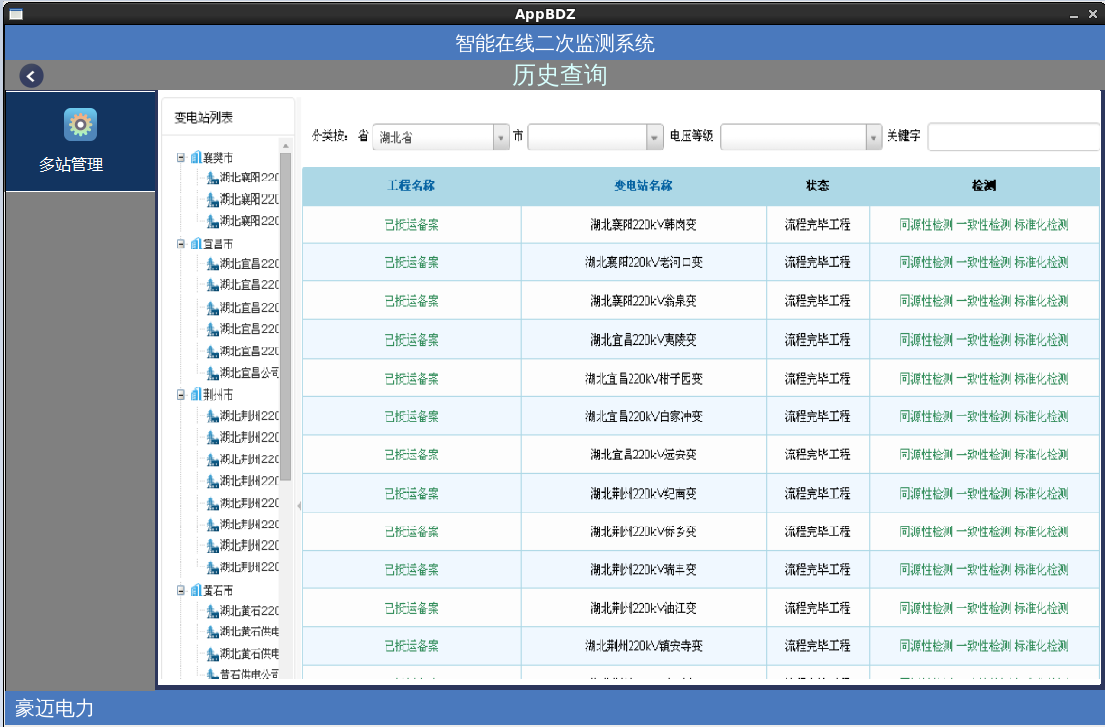

    3、文件管理

    對不同地區的SCD文件進行版本管理,方便各地區不同站的SCD文件管控和相同站不同版本SCD文件管控。

    該平臺實現基于快速的XML超大文件解析,完成對智能變電站SCD文件智能解析。 研究虛端子自查原則、模糊匹配原則實現對全站配置SCD文件虛端子合法性的檢查,并結合SVG技術自動生成IED之間虛擬二次回路的邏輯連接圖,實現智能變電站全站配置SCD文件虛端子合法性檢查,解決單個變電站的虛端子配置繁多,現場運維人員逐條檢查,費時費力,且準確性、全面性沒有保證的問題,并可對多地區多版本SCD文件統一管理,保證SCD文件導入裝置的正確性和一致性。

    ?
